Høy-presisjon RA kobberfolie
Konstruert for fleksibel elektronikk med høy-tetthet og høy-signaloverføring. Produsert via flertrinns kaldvalsing og presis termisk behandling for å oppnå ensartet kornorientering, overlegen bøyeutmattingsmotstand og kontrollerte overflateprofiler.
-
![50 μm høy-presisjon RA kobberfolie]()
50 μm høy-presisjon RA kobberfolie50μm Rolled Annealed (RA) Copper Foil er produsert for høy-elektroniske kretser og energilagringssystemer. Produsert via multi-kaldvalsing og kontrollert-atmosfærisk trådgløding, har materialet en... -
![35μm høy-presisjon RA kobberfolie]()
35μm høy-presisjon RA kobberfolieCIVEN Metals 35μm rullede glødede (RA) kobberfolie er konstruert for elektroniske og elektriske applikasjoner som krever mekanisk fleksibilitet og elektrisk ledningsevne. -

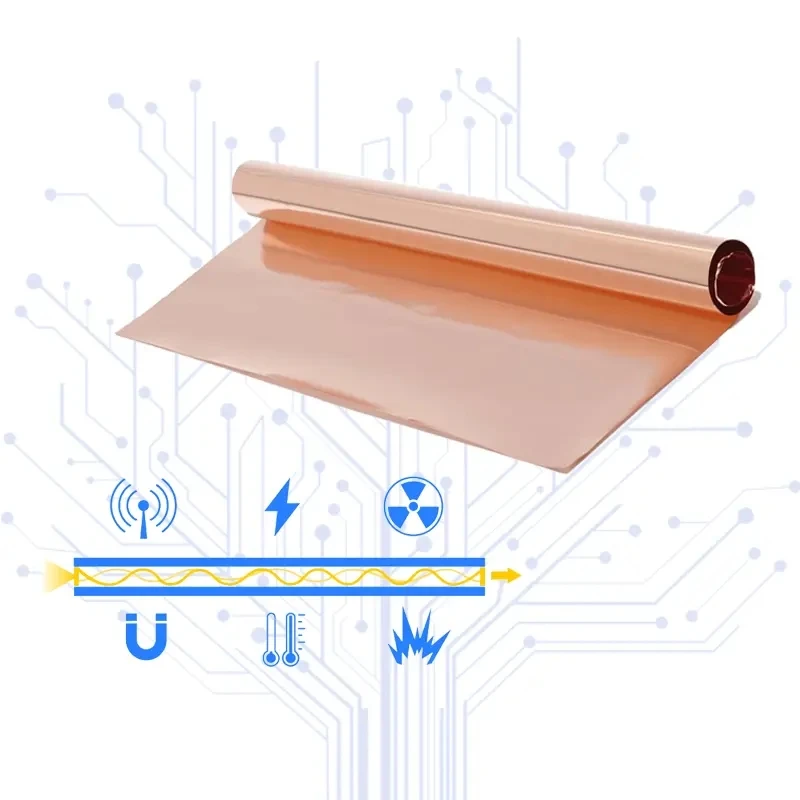

![25μm høy-presisjon RA kobberfolie]()
25μm høy-presisjon RA kobberfolie25 um valset-glødet kobberfolie konstruert for kretser med høy-tetthet og dynamiske flex-applikasjoner. Bearbeidet gjennom kaldvalsing i flere -passasjer og kontrollert atmosfæregløding, gir den... -

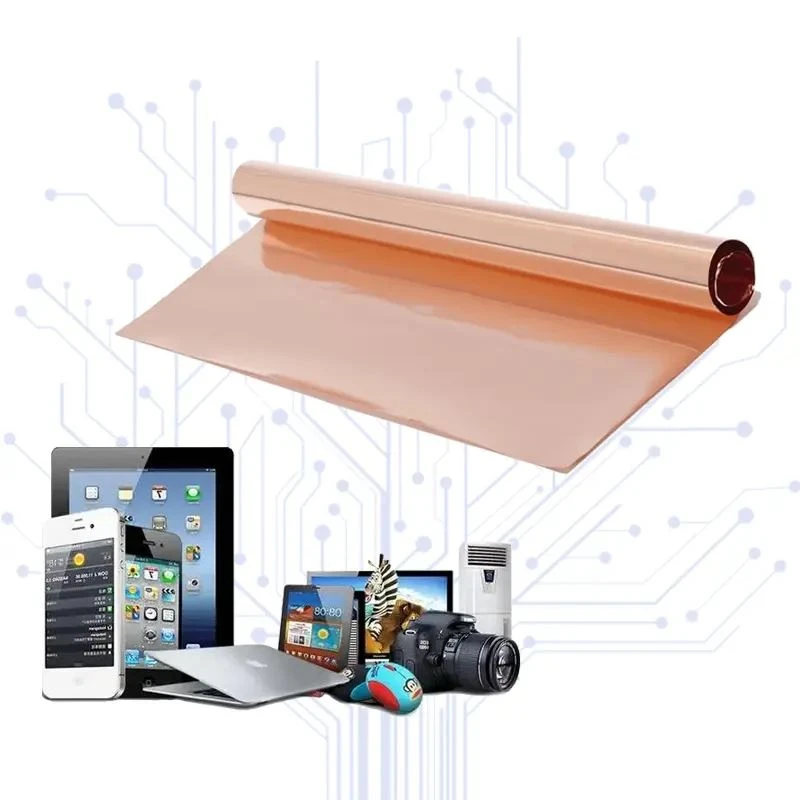

![18μm høy-presisjon RA kobberfolie]()
18μm høy-presisjon RA kobberfolieCIVEN Metal 18um høy-presisjons RA-kobberfolie produseres via multi-kaldvalsing og kontrollert hydrogen-atmosfæregløding. -
![12μm høy-presisjon RA kobberfolie]()
12μm høy-presisjon RA kobberfolieCIVEN Metal 12um høy-presisjon RA (rullet-glødet) kobberfolie er et kald-valset, rekrystallisert metallisk substrat konstruert for dynamiske flex-applikasjoner og høy-signaloverføring. -

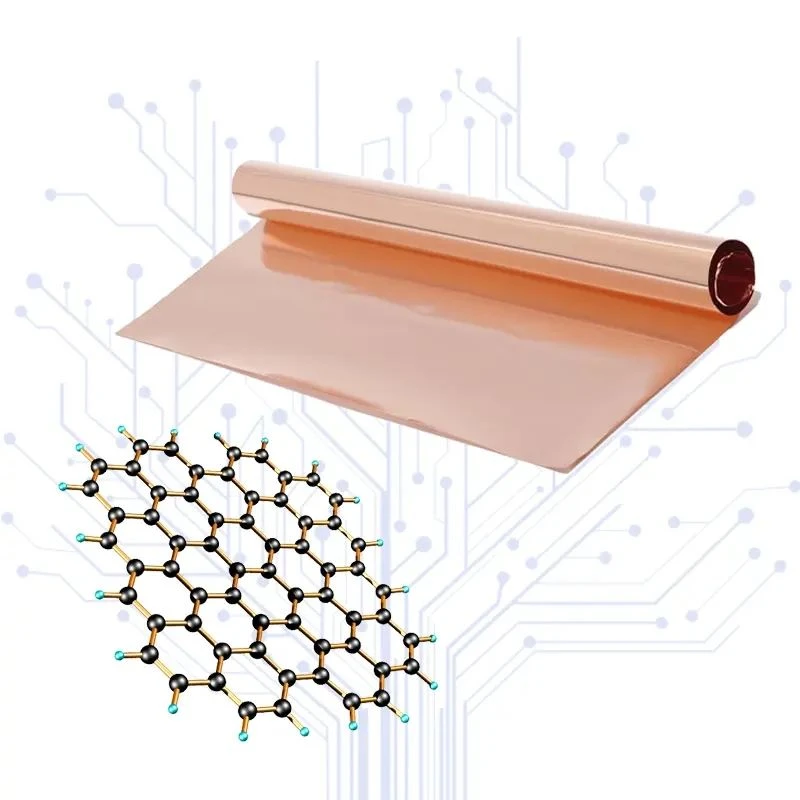

![9μm høy-presisjon RA kobberfolie]()
9μm høy-presisjon RA kobberfolieCIVEN Metals 9um høy-presisjonsvalsede (RA) kobberfolie er produsert via multi-kaldvalsing på presisjons multi-høyvalseverk og kontrollert hydrogen-atmosfæregløding.
Valset-glødet (RA) kobberfolie designet for dynamisk bøying, tette tykkelsestoleranser og lav signaldempning. Produksjonen begynner med katodekobber med høy-renhet, mekanisk redusert gjennom presisjonsklyngemøller og omkrystallisert i kontinuerlige kontrollerte-atmosfære-glødingslinjer. Dette gir isotropiske mekaniske egenskaper, glatte doble-matte overflater og dimensjonsstabilitet for avansert etsing og laminering.
Nøkkelmateriale
Grunnmetall
Cu-ETP (C11000) og Cu-OF (C10200) oksygen-fritt kobber, minimum renhet 99,99 %.
Urenhetskontroll
Totalt antall metalliske urenheter begrenset til < 50 ppm for å maksimere elektrisk ledningsevne og forhindre dannelse av mikro-tomrom under høy-temperaturlaminering.
Inkluderingsledelse
Hentet fra kontinuerlig støpte stenger behandlet gjennom inline elektromagnetisk omrøring og verifisering av optisk emisjonsspektrometri (OES).
Ytelsesfunksjoner
Bøyeutmattelsesmotstand
Langsgående og tverrgående forlengelsesverdier som overstiger 15 % tåler millioner av dynamiske bøyningssykluser uten mikro-sprekker i bærbare enheter og hengslede moduler.
Overflatens ruhet
Mekanisk rulling og kjemisk passivering gir overflater med lav profil (Rz < 1,2 um), og undertrykker tap av hudeffektsignaler over 10 GHz.
Tykkelse Ensartethet
Presisjonsmålerkontroll opprettholder tverr-netttykkelsesvariasjon innenfor +/- 3 %, og sikrer konsistent impedanskontroll i flerlags FPC-er.
Etsende anisotropi
Fin-mikrostruktur muliggjør rene, vertikale etseprofiler for sporbredder og mellomrom ned til 25 um.
Tekniske spesifikasjoner
|
Parameter |
Standardkarakter (RA-H) |
Fleksibel karakter (RA-A) |
Høy-frekvent karakter (RA-HF) |
Testmetode |
|
Kobber Renhet |
>= 99.95% |
>= 99.99% |
>= 99.99% |
ICP-OES |
|
Elektrisk ledningsevne |
>= 100% IACS |
>= 98% IACS |
>= 101% IACS |
Eddy Current (ASTM B193) |
|
Tetthet |
8,94 g/cm3 |
8,94 g/cm3 |
8,94 g/cm3 |
Arkimedes metode |
|
Overflateruhet (Rz) |
1.0 - 1.8 um |
0.6 - 1.2 um |
< 0.8 um |
Stylus Profilometer (ISO 4287) |
|
Forlengelse ved brudd |
5% - 10% |
>= 25% |
15% - 20% |
Strekktestmaskin (IPC-TM-650) |
Tilgjengelig tykkelse og bredde
Tykkelsesområde
9 um til 70 um
Standard målere
12 um, 18 um, 25 um, 35 um
Breddeområde
10 mm til 620 mm
Kjerne indre diameter (ID)
76 mm (3 tommer) og 152 mm (6 tommer)
Temperamenter
Utglødd (O-temperering): Fullstendig omkrystallisert for maksimal fleksibilitet og minimal tilbakefjæring.
Hard/Halv-Hard (H/H2-temperering): Kaldbearbeidet for strukturell stivhet og dimensjonsbevaring i ustøttede spenn.
Mekanisk matrise
Strekkstyrke: 220 - 450 MPa (varierer med temperamentsgrad).
Yield Strength (0,2 % offset): 120 - 380 MPa.
Overflatebehandling: Anti-oksidasjonspassiveringslag forsinker anløpning; valgfri silankoblingsmiddelbehandling forbedrer avskallingsstyrken med polyimid (PI) og flytende krystallpolymer (LCP) filmer.
Produksjon og kvalitetskontroll
Smelting og støping:Vakuuminduksjonssmelteovner produserer oksygen-frie kobberplater med tette krystallinske strukturer.
Rulling:Multi-høy Sendzimir valseverk bruker trinnvise reduksjoner på målmålere uten at kanten sprekker.
Utglødning:Hydrogen-nitrogenatmosfære-glødeovner kontrollerer kornvekst, eliminerer indre påkjenninger og forhindrer overflateoksidasjon.
Skjæring og kantklipping:Barber- og skjærelinjer med optisk kant-veiledning gir grate-frie kanter (< 5 um burr height).
Inspeksjonsprotokoller:
Automatisert optisk inspeksjon (AOI): Skanner 100 % av spolens overflate for hull, bulker og inneslutninger.
Universell strekktesting og lasertykkelsesprofilering utført per produksjonslott.
Sertifiserte Mill Test Reports (MTR) følger med hver forsendelse.
Søknader
Fleksible trykte kretser (FPC)
Dynamiske hengselseksjoner i sammenleggbar elektronikk, bærbare datamaskiner og bildekabler for biler.
5G telekommunikasjon
Høy-transmisjonslinjer, antennesubstrater og fasede-arrayradarkomponenter som krever lavt innsettingstap.
Litium-ion-batterier
Strømsamlere for høy-poserceller og sylindriske batteritapper.
EMI-skjerming
Ledende bånd, kabelomviklinger og jordingsplaner i luftfartsavionikk.
Tilpasning og OEM-forsyning
Legeringssammensetninger
Sporelementdoping (f.eks. kobber-sølvlegeringer) tilgjengelig for høy temperaturstabilitet.
Presisjonsskjæring:
Breddetoleranser strammet til +/- 0.1 mm for smale mikro-påføringer.
Adhesjonsbehandling
Skreddersydde kjemiske bindelag for spesifikke lim, inkludert epoksy, akryl og modifisert polyimid.
Lott sporbarhet
Laser-etset kjernemerking og tilpasset strekkodemerking for ERP-integrasjon for bedrifter.
Emballasje og levering
Emballasjestruktur
Suspenderte trekasser foret med fuktighets-barrierevakuum-forseglede folieposer og aktive tørkemidler.
Logistikk
Flyfrakt og sjøcontainerfrakt med farlige-gratis materialsikkerhetserklæringer og gassing-gratis treemballasje.
Ledetid
Standard lagervarer sendes innen 5 til 7 virkedager; tilpassede slisse- og rulleplaner oppfylt innen 3 til 4 uker.
Mill evner
Direkte møllekontroll
Vertikal integrasjon fra kaldvalsing til skjæring garanterer konsistent slektsforskning på tvers av produksjonspartier.
Utstyrsinfrastruktur
Høy-Sendzimir-freser og strekk-nivelleringslinjer sikrer overlegen flathet og ingen gjenværende krølling.
Teknisk støtte
Direkte tilgang til metallurger og materialapplikasjonsingeniører for valg av legeringer og feilsøking av laminering.
Kvalitetsoverholdelse
Produsert under ISO 9001 og IATF 16949 kvalitetsstyringssystemer.
