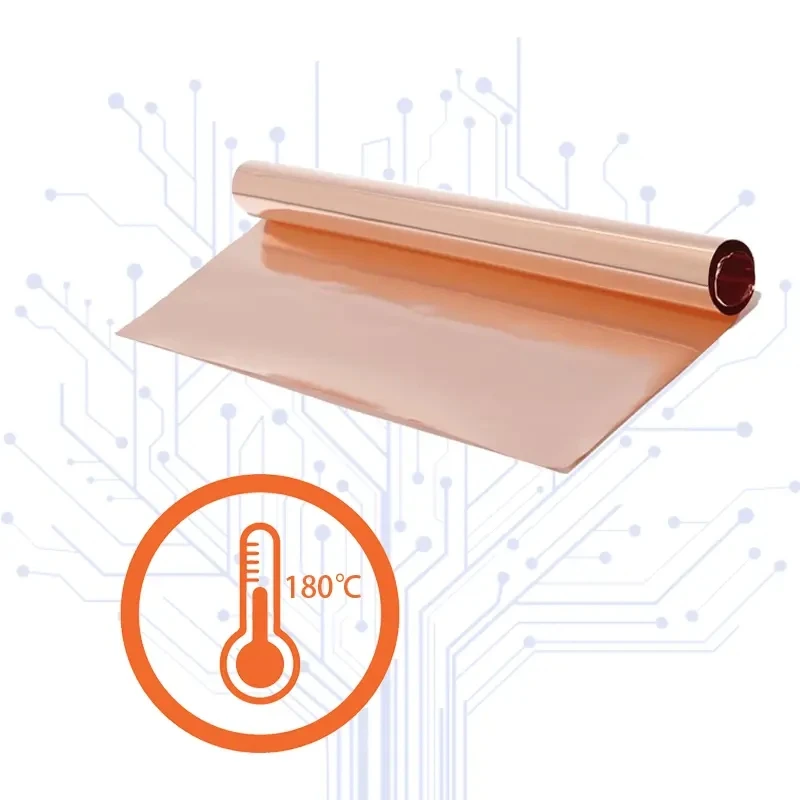

Anti-oksidasjonsbehandlet RA (rullet-glødet) kobberfolie er et metallsubstrat med høy-renhet konstruert for dynamiske bøyningskretser og høy-temperaturlaminering. CIVEN Metal påfører et proprietært uorganisk passiveringslag direkte på den rengjorte kobberoverflaten umiddelbart etter den siste kaldvalsingen og utglødingspassasjen. Denne ultra-tynne (under 15 nm) barrierefilmen forhindrer dannelse av kobberoksid under multi-pressing og høy-temperaturlagring uten å endre elektrisk ledningsevne eller kjemisk etsekinetikk.
Nøkkelmateriale
Grunnmateriale:Cu-ETP (Electrolytic Tough Pitch) or Cu-DHP copper with a purity >= 99.90%.
Mikrostruktur:Fullstendig rekrystallisert likeakset kornstruktur orientert langs rulleretningen for tretthetsmotstand under syklisk bøyning.
Overflatebehandling:Passivert krom-sink eller organisk-uorganisk hybrid barrierebelegg (<= 15nm).
Substratkompatibilitet:Direkte laminering med polyimid (PI), polyetylentereftalat (PET) og flytende krystallpolymer (LCP) filmer ved bruk av akryl, epoksy eller modifisert silikonlim.
Ytelsesfunksjoner
Termisk oksidasjonsmotstand: Tåler 180 grader i 120 minutter under atmosfæriske forhold uten misfarging, avskalering eller økning i kontaktmotstand.
Dynamisk bøyeutholdenhet: Overlever over 150 000 MIT-foldingssykluser med en bøyeradius på 0,8 mm før utmattelsesbrudd.
Peel Styrke Stabilitet: Maintains initial peel strength >= 0.8 N/mm på standard PI-filmer etter 72 timer ved 85 grader og 85 % relativ fuktighet før etsing.
Etsningsuniformitet: Kontrollert korngrensefordeling sikrer rene, underskårne-frie linjekantdefinisjoner ned til 20um linje/mellomrom (L/S) geometrier ved bruk av alkalisk kobber(II)klorid eller jern(III)klorid etsemidler.
Elektrisk ledningsevne: Bulk elektrisk resistivitet under 1,724 x 10^-8 Ohm*m (100 % IACS) ved 20 grader .
Tekniske spesifikasjoner
|
Parameter |
Spesifikasjonsområde |
Testmetode / Standard |
|
Nominell tykkelse |
9um, 12um, 18um, 25um, 35um |
IPC-TM-650 2.2.18 |
|
Tykkelsestoleranse |
+/- 5% over nettbredden |
Mikrometer / Beta-strålemåler |
|
Strekkstyrke |
300 til 450 MPa (temperatur-avhengig) |
IPC-TM-650 2.4.18.1 |
|
Forlengelse ved brudd |
15 % til 35 % |
IPC-TM-650 2.4.18.1 |
|
Overflateruhet (Rz) |
Matt side: 0,8 til 1,5 um / skinnende side:<= 0.5 um |
ISO 4287 / JIS B0601 |
|
Avskallingsstyrke (til PI) |
>= 0.8 N/mm (som-mottatt) |
IPC-TM-650 2.4.8 |
|
Oksidasjonsmotstand |
Ingen visuell misfarging ved 180 grader / 2 timer |
Konveksjonsovn test |
|
Standard rullebredde |
100 mm til 620 mm (kan deles etter spesifikasjoner) |
Mekanisk spaltetoleranse +/- 0.2 mm |
Produksjon og kvalitetskontroll
Kvalitetsledelse: Produsert under ISO 9001:2015 og IATF 16949 sertifiserte kvalitetssystemer.
Kaldrulling: Fler-trinns Z-møllepassering reduserer kobberkatoder med høy-renhet til målmåler med kontrollert dimensjonsreduksjon per passasje.
Kontrollert atmosfæregløding: Kontinuerlig trådgløding i en hydrogen-nitrogenbeskyttende ovn for å lindre stress og kontrollere kornstørrelsen.
Overflatepassivering: Inline elektrokjemisk eller kjemisk behandling som legger det ensartede anti-oksidasjonsmolekylære laget.
Klipping og kantklipping: Presisjonsskjæring med roterende skjær eliminerer grader og kantbølger.
Inspeksjonsprotokoller:
Pinhole deteksjon: Kontinuerlig optisk skanning over hele masterspolens lengde.
Mekanisk testing: Strekk- og forlengelsesverifisering på ytre og indre svinger på hver masterrull.
Sporbarhet: Laser-etsete parti-ID-er på hver hovedrulle knyttet til råmateriale Mill Test Certificates (MTC).
Søknader
Fleksible trykte kretskort (FPC): Smarttelefonhengsler, kameramoduler og sammenleggbare OLED-skjermer.
Sensorseler til biler: Transmisjonskontrollenheter under-hette og rattfjærkretser.
5G telekommunikasjonsmoduler: Høy-antennesubstrater som krever minimalt innsettingstap ved lederkanter.
Litium-ionbatteristrømsamlere: Tabsveising og innvendige strømoppsamlingsfolier som krever holdbarhet- før aktivt materialbelegg.
Tilpasning og OEM-forsyning
Dimensjoner: Egendefinerte spaltebredder fra 20 mm til 620 mm, viklet på 3-tommers eller 6-tommers kjerner med spesifisert ytre diameter.
Overflatebehandling: Justerbar passiveringsfilmtykkelse skreddersydd til spesifikke nedstrøms limkjemi.
Mekanisk temperament: Tilpassbare strekk- og forlengelsesprofiler (myk, halv-hard, full-hard) tilpasset stemplings-, bøye- eller etsningslinjer.
Emballasje: Vakuum-forseglede anti-statisk nitrogen-konfigurasjoner.
Emballasje og levering
Inneremballasje: Suspendert i fuktighets-barriere-aluminiumsfolieposer som inneholder silikagel-tørkemiddel under en nitrogenatmosfære.
Demping: Opphengte trekasser med kraftige-skuminnsatser for å eliminere knusing av kjerne og kantskader.
Dokumentasjon: Inkluderer sikkerhetsdatablad (MSDS), Analysesertifikat (CoA) og RoHS/REACH-samsvarsrapporter.
Hvorfor CIVEN Metal
Vertikal integrasjon: Intern-kontroll over rulling, gløding, passivering og presisjonsskjæring som sikrer konsistens fra batch-til-batch.
Kontrollert metallurgi: Direkte anskaffelse av katodekobber med høy-renhet for å eliminere mikroskopiske inneslutninger som forstyrrer kjemisk etsing.
Prosessstabilitet: Automatisk inline-overvåking av anti-oksidasjonslagtykkelse for å forhindre lamineringsdelaminering.
Global logistikk: Eksporter forsyningskjedeinfrastruktur som betjener kretskortprodusenter over hele Nord-Amerika, Europa og Asia.
